混凝土硅烷浸漬劑

　　產(chǎn)品名稱：混凝土硅烷浸漬劑
　　涂膜顏色：無色透明
　　包裝規(guī)格：20kg/桶
　　主要用途：混凝土防護
　　施工方法：噴涂、輥涂
　　配套組分：去離子水
　　硅烷浸漬液，化學(xué)名稱是異丁基（烯）三乙氧基硅烷液體，硅烷浸漬劑為無色透明液體，涂裝后不改變混凝土本色，且與混凝土基材有良好的附著力。硅烷浸漬液可滲透入混凝土內(nèi)部，形成防水、透氣的防護層，耐久性能優(yōu)良，抗紫外線性能較好，透氣性優(yōu)異，對于海水、鹽霧蝕、融雪劑、凍融對混凝土的侵蝕有優(yōu)良的防護作用。
　　硅烷浸漬劑活性成分含量大于99%，防護期限可達10～25年。

　　防護原理
　　硅烷浸漬劑利用硅烷特殊的小分子結(jié)構(gòu)，穿透混凝土的表層，滲透到混凝土內(nèi)部幾個到十幾個毫米，分布在混凝土毛細孔內(nèi)壁，甚至到達較小的毛細孔壁上，與空氣及基底中的水分產(chǎn)生化學(xué)反應(yīng)，又聚合形成網(wǎng)狀交聯(lián)結(jié)構(gòu)的硅酮高分子羥基團（類似硅膠體），這些羥基團將與基底和自身縮合，產(chǎn)生膠連、堆積，固化結(jié)合在毛細孔的內(nèi)壁及表面。形成堅韌的防腐滲透斥水層。
　　防水處理后的基材形成了遠低于水的表面張力，并產(chǎn)生毛細逆氣壓現(xiàn)象，且不堵塞毛細孔，既防水又保持混凝土結(jié)構(gòu)的“呼吸”，同時，賦予混凝土表層更加堅韌的機械特性。


　　主要用途
　　硅烷浸漬劑應(yīng)用場合：海港碼頭、跨海大橋、跨江大橋、水利工程大壩、城市高架橋、高等級公路橋梁、鐵路橋梁、隧道、機場道面、清水混凝土建筑、熱電、核電廠、污水處理廠。

　　技術(shù)參數(shù)

項目		指標
外觀		無色透明液體
主要成分		異丁基（烯）三乙氧基硅烷
干燥系數(shù)		≥30%
吸水率比		7.5%
抗堿性		吸水率比＜10%
氯離子吸收降低率		＞80%
滲透深度	＜C40混凝土	4～10mm
	C40混凝土	≥1～4mm
抗凍融性	W/C=0.7混凝土	鹽溶液中與基準混凝土相比至少多15次循環(huán)

　　配套體系
　　硅烷浸漬液可作為防腐涂層的表面處理劑，硅烷浸漬液可單獨作為混凝土保護涂層，涂刷兩遍，每遍用量300g/㎡。

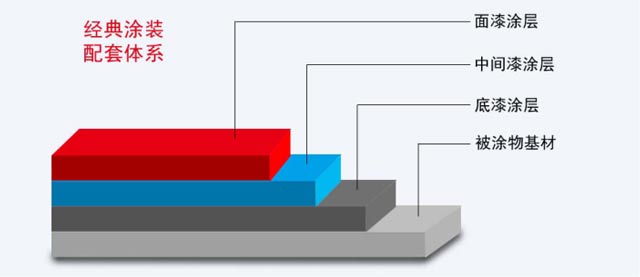

　　配套方案：硅烷浸漬劑+環(huán)氧樹脂封閉漆+環(huán)氧樹脂中層漆+各色防腐面漆


　　施工工藝
　　表面處理
　　1、用水泥漿修補蜂窩、露筋、孔洞、裂縫等明顯缺陷；用鋼鏟刀清除表面碎屑及不牢固的附著物；
　　2、清除不利于硅烷浸漬的灰塵、油污等有害物與污染物；
　　3、當混凝土采用脫模劑或養(yǎng)護劑時，通過噴涂試驗確定脫模劑或養(yǎng)護劑對硅烷浸漬的影響，否則在硅烷浸漬前，應(yīng)充分清除。
　　4、噴涂硅烷前的混凝土表面應(yīng)干燥，混凝土表面的含水量不宜大于6%。

　　施工涂裝
　　大面積施工液體硅烷建議使用無氣噴涂機，施工效率高，可以減少原材料的損耗，小面積施工可使用刷涂或滾涂的方法。
　　新建工程應(yīng)在混凝土構(gòu)件養(yǎng)護4周后施工，修補工程應(yīng)在養(yǎng)護2周后施工；下雨或有強風或強烈陽光直射時不得噴涂硅烷浸漬；注意避免硅烷和氯丁橡膠、瀝青密封材料等其他可能腐蝕的材料接觸；混凝土表面溫度應(yīng)在5～45℃之間。
　　硅烷施工后至少保證24小時內(nèi)不淋雨，自然風干。
　　品質(zhì)保證
