無機富鋅底漆
- 全國咨詢熱線：
- 15580902003
詳情介紹:
漆膜顏色：灰色
包裝規(guī)格：25+5kg/組
混合比例：5:1
稀釋劑：無機富鋅底漆稀釋劑
施工方法：無氣噴涂、有氣噴涂
無機富鋅底漆是鋼結構重防腐常用的高檔防腐涂料，含有大量優(yōu)質鋅粉，起到陰極保護、電化學防腐的作用。無機富鋅底漆有多種配套方式，其涂層防腐性能強，在各種工業(yè)領域有著廣泛的應用。
|
|
|
| 高鋅含量 | 陰極保護 | 防腐防銹 |
| 無機富鋅底漆鋅含量高，不揮發(fā)份金屬含量≥80% | 鋅粉提供較好的陰極保護特性，電化學防腐，全面保護基材 | 漆膜具有優(yōu)異的耐腐蝕特性，防腐防銹能力強 |
|
|
|
| 耐高溫性 | 可焊接性 | 機械性能 |
| 涂層可耐高溫400℃，漆膜完好，不脫落，不起皮 | 無機富鋅底漆在25μm時不影響焊接性能 | 漆膜機械性能優(yōu)異，硬度、抗沖擊性、柔韌性符合國家標準 |
主要用途
無機富鋅底漆適用于噴砂處理至Sa2.5級的裸鋼表面，主要用于大氣環(huán)境下的鋼鐵構件防腐蝕，也適用于容器罐內(nèi)、保溫層下的鋼鐵構件防腐蝕。
適用于建筑鋼結構、海洋平臺、煙囪、管道防護、橋梁設施、儲罐防腐等。
|
|
|
| 管道防腐 | 石油設施防腐 | 橋梁防腐 |
|
|
|
| 鋼結構防腐 | 建筑場館防腐 | 海洋平臺防腐 |

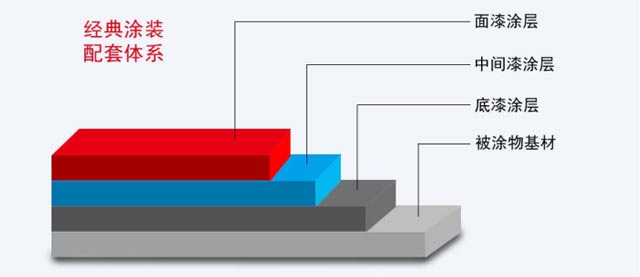

配套體系
常用配套系統(tǒng)：無機富鋅底漆+環(huán)氧封閉漆+環(huán)氧云鐵中間漆+氟碳面漆
封閉漆：環(huán)氧封閉底漆
中間漆：環(huán)氧云鐵中間漆、環(huán)氧厚漿漆
面漆：氟碳面漆、丙烯酸聚氨酯面漆、聚硅氧烷面漆
技術參數(shù)
|
項目 |
指標 |
|
容器中狀態(tài) |
攪拌均勻無硬塊，呈均勻狀態(tài)；粉料呈微小均勻粉末狀態(tài) |
|
不揮發(fā)份中金屬鋅含量 |
≥80% |
|
耐熱性 |
400℃，1h，漆膜完好，允許變色 |
|
不揮發(fā)分含量 |
≥75% |
|
干燥時間 |
表干≤0.5h，實干≤8h |
|
附著力（拉開法） |
≥3MPa |
|
抗滑移系數(shù) |
初始時，≥0.55；安裝時（6個月內(nèi)），≥0.45 |
|
耐沖擊強度 |
50kg·cm |
|
耐鹽霧試驗 |
2500小時，漆膜完好（干膜100微米） |
|
耐老化試驗 |
1500小時，表面完好 |
|
耐濕熱試驗 |
1500小時，表面完好 |
|
漆膜硬度 |
H |
|
焊接試驗 |
涂料焊接無影響 |
|
柔韌性 |
1mm |
施工工藝
表面處理
鋼鐵表面必須經(jīng)過噴砂或拋丸處理，去除表面雜質、銹跡、油污、粉塵等，增加鋼材表面的粗糙度，提高無機富鋅底漆的附著力，該漆對于表面處理要求較高，必須達到Sa2.5級標準才能保證良好的附著效果。
漆料準備
無機富鋅底漆主劑中按照比例加入固化劑和稀釋劑，充分攪拌均勻，熟化20-30分鐘。施工環(huán)境溫度在5-40℃，相對濕度25%-85%，混合好的漆料須在6小時（25℃）內(nèi)用完，避免油漆膠化凝固無法使用。
施工方法
無機富鋅底漆可采用高壓無氣噴涂、有氣噴涂、手工涂刷等方法。施工期間要不斷攪拌桶內(nèi)漆料，避免鋅粉沉淀。
|
項目 |
高壓無氣噴涂 |
有氣噴涂 |
手工刷涂 |
|
最大稀釋量 |
0-5% |
5-20% |
適用 |
|
噴孔 |
0.43-0.53mm |
1.7-2.5mm |
|
|
噴出壓力 |
10-15MPa |
0.3-0.4MPa |
|
底材溫度 |
干燥時間 |
涂裝間隔 |
||
|
23℃ |
表干 |
實干 |
最小 |
最大 |
|
0.5h |
5h |
48h |
不限 |
|
品質保證
湘公網(wǎng)安備 43011102001641號
