石油儲(chǔ)罐專(zhuān)用環(huán)氧富鋅底漆

　　石油儲(chǔ)罐已經(jīng)廣泛采用環(huán)氧富鋅底漆作為外壁防腐層的底漆使用。油罐專(zhuān)用環(huán)氧富鋅底漆相比普通環(huán)氧富鋅漆，鋅粉含量要求高，對(duì)耐酸、耐堿、耐鹽霧、耐濕熱等指標(biāo)有特殊要求。
　　油罐專(zhuān)用環(huán)氧富鋅底漆技術(shù)指標(biāo)：

項(xiàng)目	技術(shù)指標(biāo)
干膜鋅含量（%）	≥ 90
涂層顏色與外觀	表面色調(diào)均勻一致，漆膜平整
固體含量 （%）	≥ 80
干燥時(shí)間 （h）	表干≤0.5，實(shí)干≤2
附著力 （級(jí)）	1
柔韌性 （mm）	1
耐磨性  （g）
耐濕熱性 （1000h）	漆膜無(wú)起泡、生銹和脫落
耐堿性（5% NaOH）	240h漆膜無(wú)異常
耐酸性（5% H2SO4）	240h漆膜無(wú)異常
耐鹽霧性（1000h）	涂層無(wú)紅銹

　　依據(jù)：GB50393—2008鋼質(zhì)石油儲(chǔ)罐防腐蝕工程技術(shù)規(guī)范

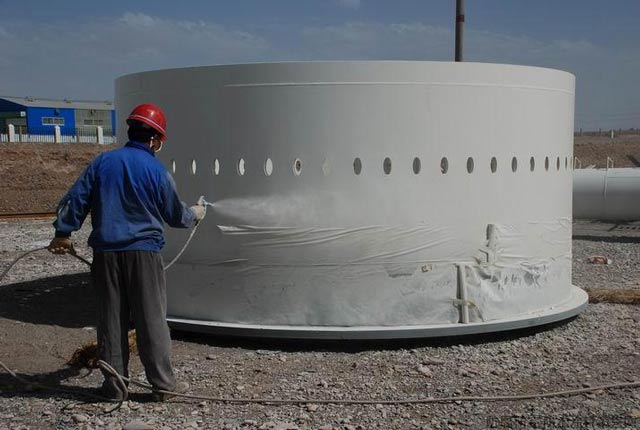

　　環(huán)氧富鋅底漆在鋼質(zhì)石油儲(chǔ)罐中的應(yīng)用：
　　浮頂罐內(nèi)壁頂部和浮頂上表面應(yīng)采用耐水耐候性防腐蝕涂層，底漆宜采用富鋅類(lèi)防腐蝕涂料，面漆可采用氟碳類(lèi)防腐蝕涂料，涂層干膜厚度不得低于250μm;其中，內(nèi)壁頂部的涂裝寬度宜為1.5 m～3.0m;
　　拱頂罐內(nèi)壁頂部應(yīng)采用導(dǎo)靜電防腐蝕涂層，底漆宜采用富鋅類(lèi)防腐蝕涂料，面漆應(yīng)采用耐水、耐油和耐候性的導(dǎo)靜電防腐蝕涂料;涂層干膜厚度不得低于250μm;
　　原油儲(chǔ)罐外壁、原油儲(chǔ)罐頂應(yīng)采用耐水性防腐蝕涂層，底漆宜采用富鋅類(lèi)防腐蝕涂料，面漆可采用氟碳類(lèi)防腐蝕涂料;涂層干膜厚度：有保溫層不宜低于150μm;無(wú)保溫層不低于250μm。

　　表面處理等級(jí)：

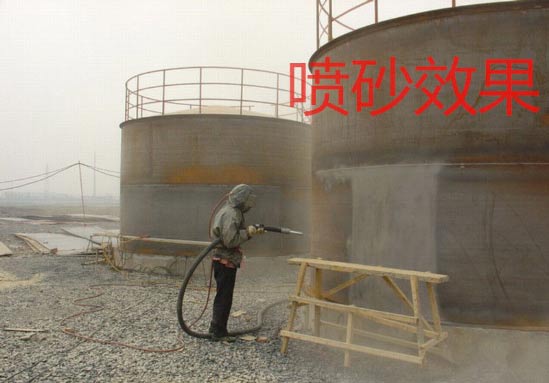

　　噴砂處理至Sa2.5或Sa3級(jí)，粗糙度為40～60μm；
